一、產品用途及結構簡介

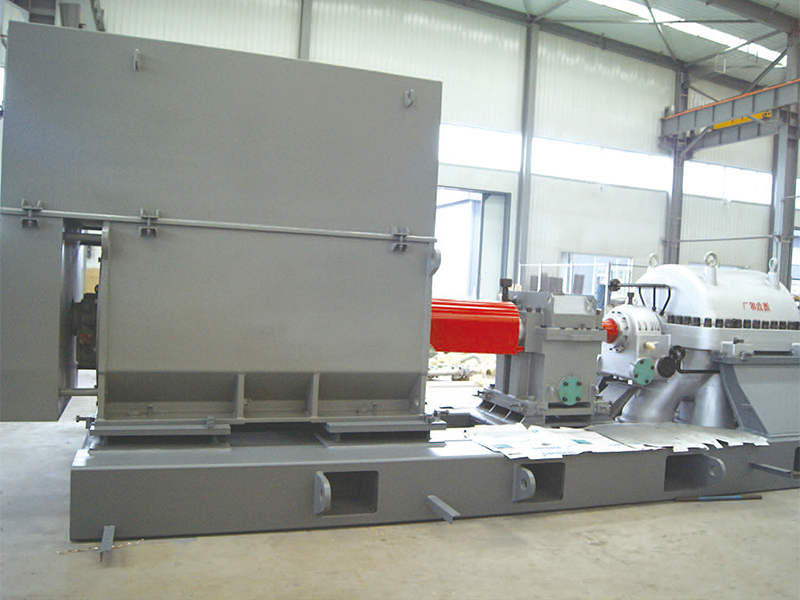

H-型離心式氯氣壓縮機供8～35萬噸/年氯堿配套裝置輸送氯氣之用，機組采用雙層布置，室內安裝。壓縮機組布置在廠房二樓，潤滑系統、氣體冷卻器等輔機布置在一樓，潤滑油事故停車高位油箱布置在機組回轉軸線上方。
壓縮機采用6KV或10KV高壓電機驅動，聯軸節采用膜片式聯軸節，壓縮機組底座采用鋼結構組焊件，并帶基礎地腳螺栓。
二、產品特點和技術優勢
1、更高的可靠性
將其先進的設計和制造技術與車間所提供的卓越產品融為一體。根據長期積累的壓縮機安裝經驗，我們可生產整套系統，不僅包括壓縮機，還包括增速器和潤滑系統，這一整套系統對我們所供壓縮機的高可靠性有了整體保證。
根據我們經驗所生產的和經實踐被證實的壓縮機現今都在令人滿意地運行著。所以，方案所提供的壓縮機的可靠性和穩定運行性會超出您所要求的各項標準。
2、更高效的壓縮機
通過一個基于CAE的優化設計系統，采用全三元流葉片，開發改善通流表面精度的方法使之減少泄漏損失和機械損失，葉輪形式采用全三元流設計，與傳統設備比較節約能效8%，廣和成源在降低功率損失方面取得了巨大進步。
3、更低的振動
通過提高緩沖力和降低轉子系統的激振力，廣和成源離心式壓縮機提供了當今市場上可獲得的最低的振動。
4、可靠的密封性
葉輪口環、平衡盤密封為疏齒密封，以減少內泄漏。軸端密封采用帶充抽氣裝置的三腔迷宮密封，設置壓差變送器確保介質無泄漏，以提高密封的可靠性 。
5、完善的輔助系統
（1）潤滑系統
為了保證壓縮機的安全運行，配備完善的潤滑油系統。用以向壓縮機機組的軸承、齒輪、增速器、電機軸承供油，使機組動件與靜件在相對運行過程中實現液體(油膜)與固體的摩擦，并帶走產生的熱量以及微小的金屬粒子。
潤滑油系統還設有高位油箱，在事故跳車后可提供不少于5分鐘的油量，避免壓縮機軸瓦的損壞。
